عناوین اصلی پروژه
چالش اولیه و بازدید کارشناسی
پروژه از جایی شروع شد که کارفرما با گزارش آزمایش‌های ژئوتکنیک به ما مراجعه کرد. نتایج آزمایش‌ها نشان می‌داد خاک بستر در بخش‌هایی از زمین، به‌ویژه در ضلع جنوبی، دارای لایه‌های رسی با مقاومت برشی پایین است. این یعنی اگر پی ساختمان مستقیماً روی این بستر اجرا می‌شد، در بلندمدت شاهد نشست‌های غیریکنواخت و احتمالاً ترک‌خوردگی در دیوارها و سقف بودیم.
تیم فنی ژئوساز در بازدید اولیه از محل، چند نکته را با دقت بررسی کرد: وضعیت تراکم لایه‌های سطحی، عمق لایه‌های مسئله‌دار، سطح ایستابی و دسترسی ماشین‌آلات به محل. خوشبختانه سطح آب زیرزمینی پایین بود و نیازی به زهکشی خاصی نداشتیم. اما چالش اصلی، عمق نسبتاً کم لایه‌ی رسی نرم بود که اگر بخواهیم آن را کاملاً حذف کنیم، هزینه‌ی گزافی برای خاک‌برداری و جایگزینی با مصالح مناسب داشت.
اینجا بود که تیم ما گزینه‌ی بهسازی خاک با ژئوگرید را به عنوان راه‌حلی بهینه مطرح کرد. ژئوگرید با ایجاد یک لایه‌ی مسلح‌کننده درون خاک، بار وارده از پی را در سطح وسیع‌تری توزیع می‌کند و از تمرکز تنش روی نقاط ضعیف جلوگیری می‌نماید. این روش نه‌تنها از نظر فنی جوابگوی نیاز پروژه بود، بلکه هزینه را نسبت به گزینه‌ی خاک‌برداری کامل تا ۴۰ درصد کاهش می‌داد.
چرا ژئوگرید دو جهته؟ دلیل فنی انتخاب محصول
برای مقاوم‌سازی پی با ژئوگرید در این پروژه، ما سراغ ژئوگرید دو جهته (Biaxial) رفتیم. شاید بپرسید چرا دو جهته و نه یک جهته؟ پاسخ ساده است: در پی ساختمان، بار از دو جهت اصلی (طولی و عرضی) به خاک منتقل می‌شود. ژئوگرید دو جهته با داشتن دنده‌های کششی در هر دو جهت، می‌تواند بار را به صورت دوطرفه پخش کند و شبکه‌ای یکپارچه از مسلح‌کنندگی ایجاد نماید.
ژئوگریدی که ما برای این پروژه انتخاب کردیم، از جنس پلی‌پروپیلن (PP) با مقاومت کششی ۳۰ kN/m در هر دو جهت بود. این محصول با روکش مقاوم در برابر اشعه‌ی UV عرضه می‌شود که برای پروژه‌هایی که مدت‌ها در معرض نور خورشید قرار می‌گیرند (تا زمان بتن‌ریزی) ضروری است. ضمناً ضریب کشسانی بالای این ژئوگرید باعث می‌شود حتی در بارهای زیاد، تغییرشکل محدودی داشته باشد و پی ساختمان را در جای خود ثابت نگه دارد.
یکی از نکات فنی جالب در این پروژه، هماهنگی بین ابعاد چشمه‌های ژئوگرید و دانه‌بندی مصالح خاکریز بود. ما از ژئوگریدی با چشمه‌های ۳۵ میلی‌متری استفاده کردیم که با مصالح شکسته‌ی کوهی با حداکثر اندازه‌ی ۳۰ میلی‌متر، قفل‌شدگی (Interlocking) عالی ایجاد می‌کرد. این قفل‌شدگی همان عاملی است که باعث می‌شود ژئوگرید و خاک به صورت یکپارچه عمل کنند و مقاومت برشی مجموعه به طور چشمگیری افزایش یابد.
مراحل اجرای گام‌به‌گام پروژه
اجرای ژئوگرید ساختمانی در این پروژه در ۶ مرحله‌ی اصلی انجام شد که هرکدام با دقت و تحت نظارت کارشناسان ما صورت گرفت:

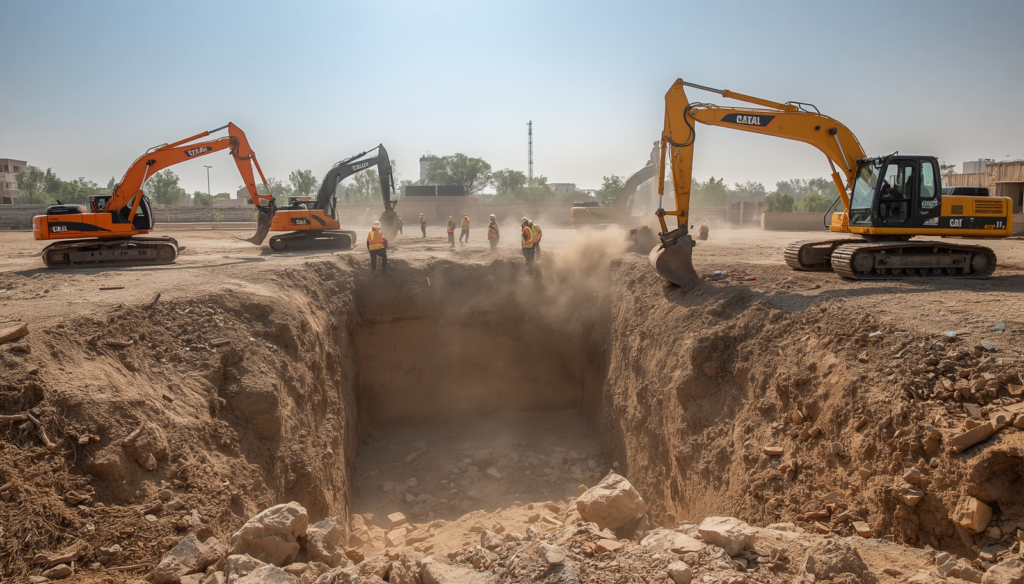

مرحله‌ی اول – آماده‌سازی بستر: ابتدا لایه‌ی سطحی خاک به ضخامت حدود ۳۰ سانتی‌متر برداشته شد تا به تراز مناسب برای اجرای ژئوگرید برسیم. سپس بستر با غلتک ویبره تسطیح و تراکم اولیه روی آن انجام گرفت. هرگونه سنگ‌لاشه یا نخاله‌های تیز از سطح جمع‌آوری شد تا به ژئوگرید آسیب نزند.
مرحله‌ی دوم – اجرای لایه‌ی زیرین (Subgrade): یک لایه‌ی ۱۵ سانتی‌متری از مصالح دانه‌ای شکسته روی بستر پخش و با رطوبت بهینه (حدود ۸ تا ۱۰ درصد) تراکم شد. این لایه به عنوان بستر صاف و یکنواخت برای نصب ژئوگرید عمل می‌کند.

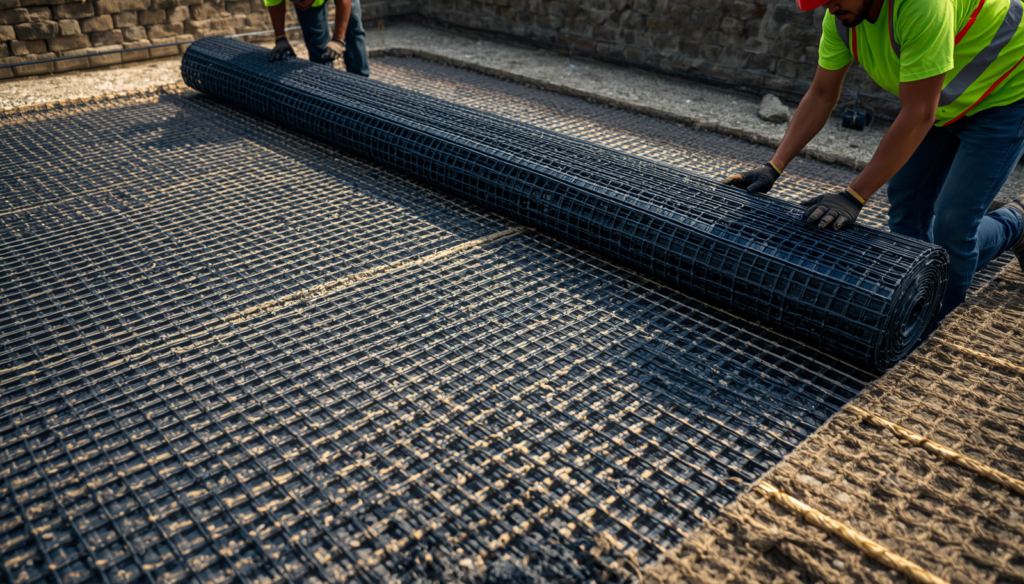

مرحله‌ی سوم – نصب ژئوگرید: رول‌های ژئوگرید دو جهته در جهت طولی و عرضی پروژه باز شدند. هم‌پوشانی (Overlap) بین رول‌های مجاور در جهت طولی ۵۰ سانتی‌متر و در جهت عرضی ۳۰ سانتی‌متر در نظر گرفته شد. برای تثبیت موقت ژئوگرید در محل خود از میخ‌های U شکل فلزی در فواصل ۱٫۵ متری استفاده کردیم.

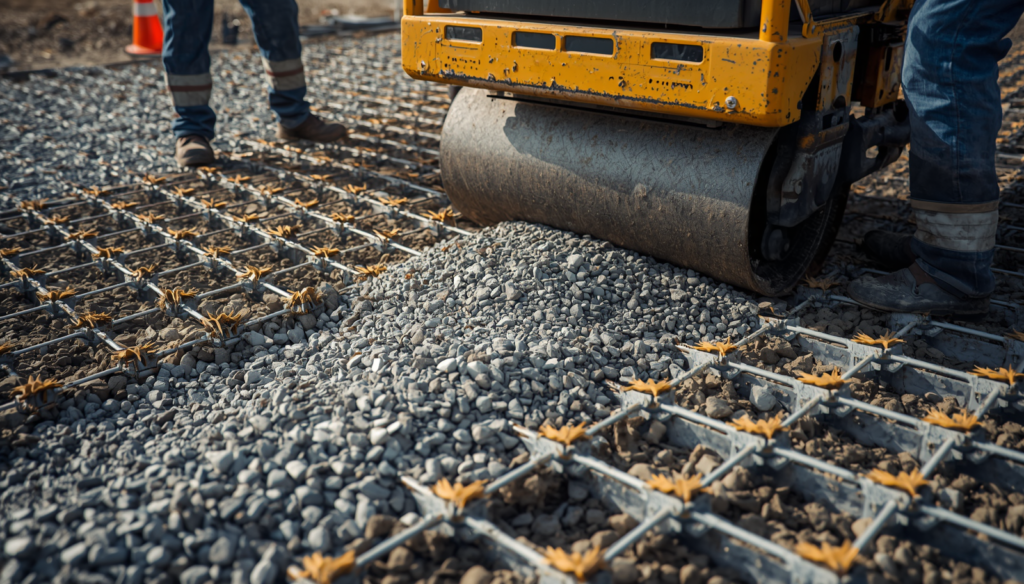

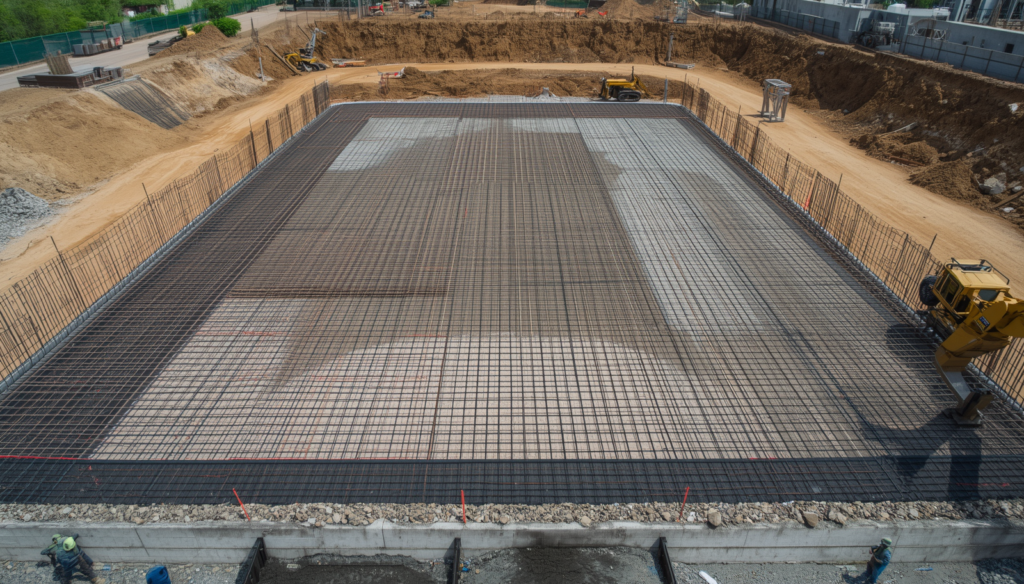

مرحله‌ی چهارم – خاکریزی و تراکم با ژئوگرید: این مرحله حساسترین بخش کار بود. لایه‌ی اول مصالح با ضخامت ۲۰ سانتی‌متر (لایه‌ی محافظ) با دقت و با استفاده از بولدوزر کوچک پخش شد. نکته‌ی حیاتی این بود که ماشین‌آلات مستقیماً روی ژئوگرید تردد نکنند. پس از پخش لایه‌ی اول، تراکم با غلتک ویبره در ۴ عبور انجام شد. سپس لایه‌ی دوم به ضخامت ۱۵ سانتی‌متر اضافه و مجدداً تراکم صورت گرفت.
مرحله‌ی پنجم – کنترل کیفیت و آزمایش‌ها: در هر لایه، آزمایش تراکم (دانسیته در محل) با روش سند باتل انجام شد. حداقل تراکم ۹۵٪ درصد پروکتور استاندارد برای همه‌ی لایه‌ها الزامی بود. همچنین نمونه‌هایی از ژئوگرید برای تست مقاومت کششی به آزمایشگاه ارسال شد.
مرحله‌ی ششم – آماده‌سازی برای بتن‌ریزی پی: پس از اتمام خاکریزی و تراکم، سطح نهایی تسطیح و برای اجرای پی نواری آماده شد. در این مرحله، کارشناسان ما نقشه‌ی نهایی اجرا را به مهندس ناظر تحویل دادند.
استانداردهای کیفیت و کنترل فنی
در تمام مراحل اجرای ژئوگرید در نجف‌آباد، تیم ما بر اساس استانداردهای بین‌المللی ASTM D6637 (برای تست کشش ژئوگرید) و ASTM D6938 (برای تراکم در محل) عمل کرد. هر رول ژئوگرید پیش از نصب از نظر ابعاد چشمه، ضخامت دنده‌ها و یکنواختی سطح بررسی شد.
یکی از نکات مهمی که در این پروژه به آن توجه ویژه‌ای داشتیم، جلوگیری از ایجاد چین‌خوردگی (Wrinkling) در سطح ژئوگرید حین نصب بود. چین‌خوردگی باعث می‌شود ژئوگرید تحت کشش یکنواخت قرار نگیرد و عملکرد مسلح‌کنندگی آن کاهش یابد. برای این کار، رول‌ها با کشش ملایم و با استفاده از غلتک دستی روی بستر پهن شدند.
همچنین تمام جوش‌های اتصال (در محل‌های هم‌پوشانی) با تست چشمی و نمونه‌برداری تصادفی کنترل شد. اگرچه ژئوگرید دو جهته معمولاً نیاز به جوشکاری ندارد و هم‌پوشانی کافی است، اما در نقاطی که تنش بیشتری پیش‌بینی می‌شد، از اتصال‌دهنده‌های پلاستیکی مخصوص (Cable Ties) برای تثبیت بیشتر استفاده کردیم.
مزایای بلندمدت استفاده از ژئوگرید در پی ساختمان
حالا که چند ماه از اتمام پروژه می‌گذرد، نتایج کاملاً رضایت‌بخش بوده است. اما بیایید نگاهی به مزایای بلندمدتی بیندازیم که مقاوم‌سازی پی با ژئوگرید برای این ساختمان به ارمغان آورده است:
۱. کاهش نشست‌های غیریکنواخت: بزرگ‌ترین دستاورد این پروژه، حذف عملی خطر نشست‌های موضعی بود. ژئوگرید با توزیع بار در سطح وسیع‌تر، اختلاف نشست بین نقاط مختلف پی را به کمتر از ۵ میلی‌متر کاهش داد که در محدوده‌ی مجاز استانداردهای ساختمانی است.
۲. افزایش ظرفیت باربری: آزمایش‌های بارگذاری صفحه (Plate Load Test) پس از اجرا نشان داد ظرفیت باربری بستر نسبت به حالت اولیه حدود ۲٫۵ برابر افزایش یافته است. این یعنی پی ساختمان می‌تواند بارهای وارده را با ضریب اطمینان بالاتری تحمل کند.
۳. صرفه‌جویی در مصالح و زمان: در مقایسه با روش جایگزینی کامل خاک (که نیاز به خاک‌برداری تا عمق ۳ متر و حمل و جایگزینی با ۱۲۰۰ متر مکعب مصالح داشت)، روش ژئوگرید حدود ۳۵٪ در هزینه و ۲۰ روز در زمان صرفه‌جویی ایجاد کرد.
۴. دوام و طول عمر بالا: ژئوگرید پلی‌پروپیلنی در برابر عوامل شیمیایی خاک، رطوبت و تغییرات دمایی مقاوم است. عمر مفید این محصول در شرایط عادی خاک بیش از ۵۰ سال برآورد می‌شود که برای یک ساختمان مسکونی کاملاً کافی است.
۵. سازگاری با محیط‌زیست: برخلاف روش‌های شیمیایی تثبیت خاک (مانند تزریق سیمان یا آهک)، ژئوگرید هیچ ماده‌ی شیمیایی مضری به خاک و آب‌های زیرزمینی وارد نمی‌کند و کاملاً سازگار با محیط‌زیست است.
مقایسه با روش‌های جایگزین
خیلی از کارفرمایان از ما می‌پرسند: «چرا ژئوگرید و نه روش دیگر؟» بیایید این را با چند روش رایج مقایسه کنیم:
روش جایگزینی خاک: در این روش، خاک مسئله‌دار تا عمق مشخصی برداشته شده و با مصالح مناسب جایگزین می‌شود. برای پروژه‌ای مثل نجف‌آباد، این روش مستلزم خاک‌برداری ۱۲۰۰ متر مکعب، حمل و دپوی خاک نامرغوب و سپس تهیه و حمل و تراکم مصالح جدید بود. هزینه‌ی این کار حدود ۲٫۵ برابر روش ژئوگرید برآورد شد. ضمن اینکه زمان اجرا هم حداقل ۳۰ روز بیشتر می‌شد.
روش شمع‌کوبی: استفاده از شمع‌های بتنی یا فلزی برای رسیدن به لایه‌ی مقاوم، روشی مطمئن اما بسیار پرهزینه است. برای یک ساختمان ۳ طبقه، شمع‌کوبی هزینه‌ای ۴ تا ۵ برابر روش ژئوگرید داشت و نیاز به ماشین‌آلات سنگین و تخصص خاصی داشت که در نجف‌آباد به راحتی در دسترس نبود.
روش تثبیت شیمیایی: تزریق مواد شیمیایی مانند سیمان یا رزین‌های پلی‌یورتان در خاک، روشی سریع اما پرهزینه و با ریسک آلودگی محیط‌زیست است. همچنین کنترل یکنواختی تزریق در عمق در خاک‌های رسی بسیار دشوار است.
در مقابل، بهسازی خاک با ژئوگرید روشی است که هم از نظر فنی قابل اعتماد است، هم هزینه‌ی معقولی دارد و هم اجرای آن با تجهیزات معمول راه‌سازی و ساختمانی امکان‌پذیر است. برای پروژه‌های مشابه در نجف‌آباد و شهرهای اطراف، این روش یکی از بهینه‌ترین گزینه‌ها محسوب می‌شود.
توصیه‌های نگهداری و مراقبت پس از اجرا
پس از اتمام اجرای ژئوگرید و بتن‌ریزی پی، چند نکته را به کارفرما و تیم اجرایی ساختمان توصیه کردیم:
- عدم تردد ماشین‌آلات سنگین در مجاورت پی تا ۷ روز پس از بتن‌ریزی، تا بتن به مقاومت کافی برسد و تنش اضافی به بستر مسلح‌شده وارد نشود.
- کنترل دورهای تراز پی در ماه‌های اول پس از ساخت، با استفاده از بنچ‌مارک‌های نصب‌شده در چهار گوشه‌ی ساختمان. این کار برای اطمینان از عملکرد صحیح ژئوگرید در توزیع بار انجام می‌شود.
- زهکشی مناسب اطراف پی برای جلوگیری از نفوذ رطوبت به لایه‌های زیرین. اگرچه ژئوگرید در برابر رطوبت مقاوم است، اما اشباع شدن خاک بستر می‌تواند عملکرد کلی سیستم را تحت تأثیر قرار دهد.
- ثبت و مستندسازی تمام مراحل اجرا برای استفاده در پروژه‌های آینده و همچنین برای ارائه به مهندس ناظر و بیمه‌ی ساختمان.
نتیجه‌گیری
پروژه‌ی مقاوم‌سازی پی ساختمان در نجف‌آباد با ژئوگرید، یکی از پروژه‌های موفق تیم فنی ژئوساز بود که نشان داد با انتخاب درست محصول و اجرای اصولی، می‌توان چالش‌های ژئوتکنیکی را با هزینه‌ای به مراتب کمتر از روش‌های سنتی حل کرد. ژئوگرید نجف‌آباد نه‌تنها مشکل نشست خاک را برطرف کرد، بلکه با افزایش ظرفیت باربری بستر، ایمنی و دوام ساختمان را برای دهه‌های آینده تضمین نمود.
اگر شما هم در نجف‌آباد یا هر نقطه‌ی دیگری از کشور با مشکل مشابهی در پی ساختمان خود مواجه هستید یا نیاز به مشاوره ژئوسنتتیک دارید، تیم فنی ژئوساز آماده‌ی ارائه‌ی مشاوره و اجرای پروژه‌ی شماست.
